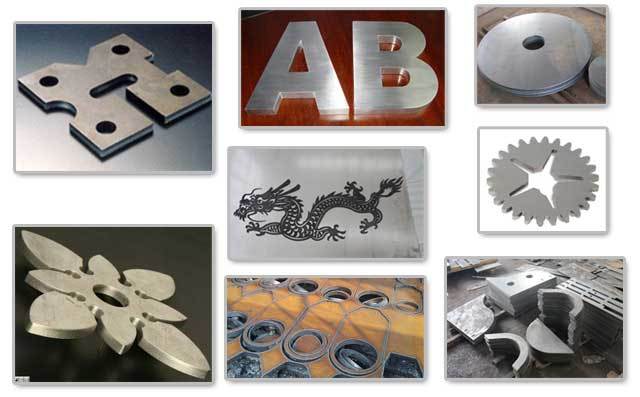

隨著數控技術自動化、集成化、高速化的發展，數控等離子切割機的應用會越來越廣泛，而數控等離子切割技術發展也將繼續進步。但是，一些企業往往在使用數控切割機設備時會出現各種問題,今天小編就帶領大家了解影響數控等離子切割技術的因素以及措施：

        1、起收弧缺陷 起收弧缺陷是等離子切割件中最常見的切割缺陷。起弧缺陷一般是由板料不平、工件切割過程中發生變形或位移，起弧線、補償值設置不合理等原因造成的。

        控制措施：根據實際情況設置提前收弧時間，使工件掉落時剛好停弧或者在編程時去掉引出線。另外對于數控等離子切割機工件切割過程中發生變形或位移，產生的起收弧微小缺陷可以通過設置四分之一圓弧的起收弧線來彌補。

        2、切割速度 切割速度主要是影響切割斷面的斜度和波紋。切割速度加快會導致切口斜度變大，過快會在切口處出現波紋和毛刺，甚至會無法切透或斷弧。切割速度過慢也會出現毛刺，并會使切縫變寬，影響工件尺寸與質量，降低了切割效率。

        控制措施：數控等離子切割機切割不同厚度的鋼板時，需選擇不同型號割嘴和耗材，同時也對應著不同的切割速度和切割參數設置。附表是本人針對精細等離子切割機整理的常用板材選擇割嘴和切割速度。

        3、切割順序 切割順序的選擇對于保證切割質量也非常關鍵。尤其是在多種配件數控套裁下料時，切割順序的選擇將影響整張板材的成品率。在車間D11配件生產中，就出現了因切割順序選擇不當造成母材變形產生位移，使后續產品無法完成切割情況。

        控制措施：切割順序選擇應遵循先內后外，先小后大的原則；即先切割工件內輪廓，后切割外輪廓；先切割母材中面積小的零件，后切割大尺寸的零件，可使尺寸大的零件周邊的材料質量變輕，有利于減小大尺寸零件切割時產生的熱變形偏差。

        4、弧壓高度控制 弧壓高度是指在切割過程中等離子割炬與工件表面的高度距離，弧壓的高度主要會影響工件切口的斷面質量，因此弧壓控制也很重要，控制不當會導致斷弧或熔切不透。

        控制措施：在實際切割過程中 ,調整割炬高度與電弧壓力：割炬高度一般應在 3～6mm 之間，根據實際板厚與板料的不平度情況微調割炬高度與電弧壓力，在其他因素不變的情況下可減小切口的斜度，改善切口質量，減少斷弧率，達到更加理想的效果。、

總結來說，根據數控等離子切割工藝的特點和規律，通過采取得當措施就可減少切割缺陷、控制切割質量。數控等離子切割機的切割質量控制除了以上提到的因素外還有其它影響因素，需要我們在實際操作中總結經驗并不斷改進。
